Масштаби топографічної зйомки. У чому відмінності і для чого вони використовуються?

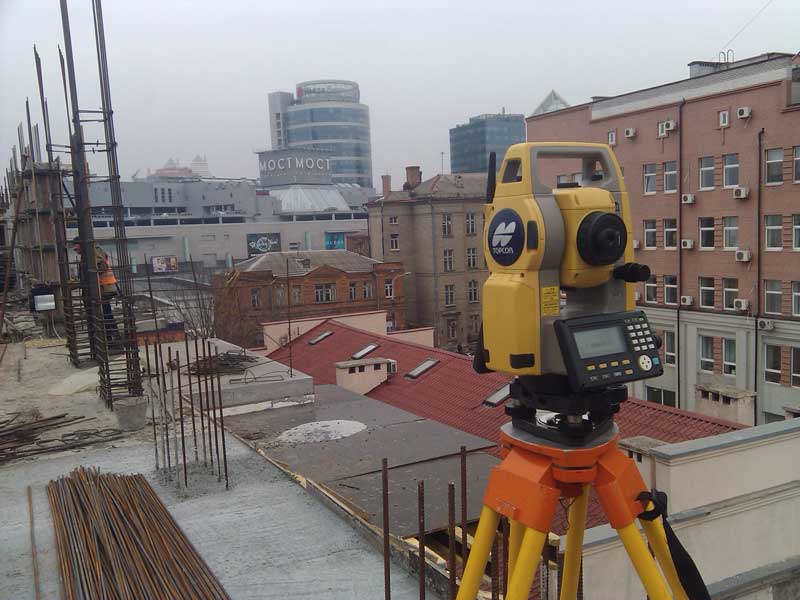

Топографічна зйомка - це серія наземних або повітряних обмірів, за допомогою яких створюється топографічний план. Топографічний план - це свого роду топографічна карта, тільки більш докладна, якісна і точна.

Топографічний план, як правило, вміщує в себе меншу площину, ніж топографічна карта. Топоплан в основному створюються або для реконструкції комплексу споруд, або для будівництва нових: багатоповерхових будинків, котеджів або промислових об'єктів. Актуально таке планування і перед закладкою / реконструкцією комунікацій, перед початком розробок корисних копалин.

Які бувають масштаби зйомки, для чого їх застосовують, яка мета використання конкретного масштабу, універсальні і вузькоцільовий топографічні плани - зараз ми розберемося з усіма цими питаннями.

Масштаби топографічної зйомки

Топографічні плани бувають декількох типів, кожен тип слугує для своїх чітко визначених цілей.

Найбільш використовуваним вважається стандартна «п'ятисотка», так будівельниками і архітекторами з любов'ю іменується 1: 500.

Масштаб 1: 500 використовується при проектуванні одиночних будівель або комплексів, проект яких має на увазі обв'язку з підземними та надземними жилами комунікацій. П'ятисотка також використовується для вертикального планування.

Пятісоточку використовують для реалізації проектів по промпідприємствам, які вимагають особливої акуратності. Не обійдешся без неї під час генеральної забудови, під час прокладки нових комунікацій, в т.ч. при підключенні будинку до газу. П'ятисотка потрібна перед зведенням величезних станцій гідропітанія, шахт, загороджувальних споруд.

Актуальність такого плану, як і будь-якого іншого, повинна бути підтверджена мокрими печатками виконавця та компанії, що дозволяє проведення майбутніх робіт.

Наступний за популярністю після 1: 500 йде масштаб 1: 5000. Цей топоплан використовується у вирішенні питань з проектування великих об'єктів. Цими великими об'єктами можуть стати шляхи сполучення, магістралі, залізно-дорожні переїзди.

П'ятитисячний топоплан готується перед плануванням нових промислових підприємств або реконструкцією старих. Саме цей вид масштабування використовується при заповненні держкадастру нерухомості. А ще в область завдань п'ятитисячного масштабу входить проектування або перепланування житлових кварталів перед новою забудовою, студентських містечок, лікарняних містечок.

Що стосується геології, а вірніше - розвідки родовищ корисних сировин, тут позначений вид актуальний як ніякий інший. Він найкраще розкриває нюанси ділянки, в ньому вдало поєднуються і масштабність, і подробиці.

Масштаб 1: 2000 найчастіше використовується в вузькоспеціальному плануванні. Такий варіант актуальний для проектування шляхів сполучення в складних районах, наприклад, на горбистій місцевості або гірських хребтах. Він дозволяє охопити всі найважчі місця і навіть, кажуть, підказує інженеру шляхи обходу наріжних каменів.

Саме такий вид масштабування використовується при проектуванні великих комунікацій, центральних трубо- і газопроводів. Насосна станція, водосховище, теплові електростанції, лінійне будівництво. Цей масштаб при достатньому охопленні площі може одночасно показати напрочуд точну ситуацію.

Наступний масштаб, також досить популярний для цивільного будівництва, -1: 1000. Його використовують для реалізації проектів по закладці нових комунікацій, для забудови дачних кооперативів будинками котеджного типу (одно- або півтораповерховий конструкціями). 1: 1000 створюють для локальних гідротехнічних об'єктів, які будуть забезпечувати невелику кількість будинків питною і технічною водою.

Часто цей вид топоплану застосовується для опису розвідки / видобутку копалин і підрахунку можливої ресурсності покладів щебеню, рудних копалин тощо.

Масштаби 1: 200/1: 100 актуальні при ландшафтному дизайні невеликих територій, приватних парків, двориків, міні-ставків. Таке докладне масштабування забезпечує максимально адекватне розуміння дизайнером ситуації на місцевості. Докладні масштаби позначеного типу ще використовуються під час закладки складних мереж надземних комунікацій, реконструкцій, інше.

Як читати масштаби?

Всі масштаби діляться на великі і дрібні. Записується масштаб стандартного топоплану у вигляді дробу, а читається так: з двох порівнюваних крупніше вважається той, у якого знаменник нижче. Тобто, наприклад, 1: 200 називають більшим, ніж 1: 1000, а 1: 1000 називають більшим, ніж 1: 10000.

Щоб прочитати масштаб, потрібно уточнити відповідність умовних одиниць. Найчастіше у топопланах ми бачимо сантиметри і на папері, і на місцевості. Чисельник дробу показує на значення у плані, знаменник - на значення в натурі.

Наприклад, масштаб 1: 500 може сказати нам про те, що 1 см топографічного плану дорівнює 500 см реальної площини.
